什么是雙光源攝像機？

雙光源攝像機是指攝像機能支持兩種燈光信號控制，且與攝像機配套使用的帶光敏燈板上有兩種燈光（比如：紅外燈和白光燈）。

攝像機的雙光源功能主要體現在夜晚報警上，攝像機在正常情況下夜晚開紅外燈且圖像為黑白，當發生人形檢測或者移動偵測報警時，攝像機會開白光燈并且圖像切換成彩色，從而起到震懾壞人和警示用戶的作用。

如何配置和使用雙光源攝像機？

以MT200E5攝像機為例：

一、接線

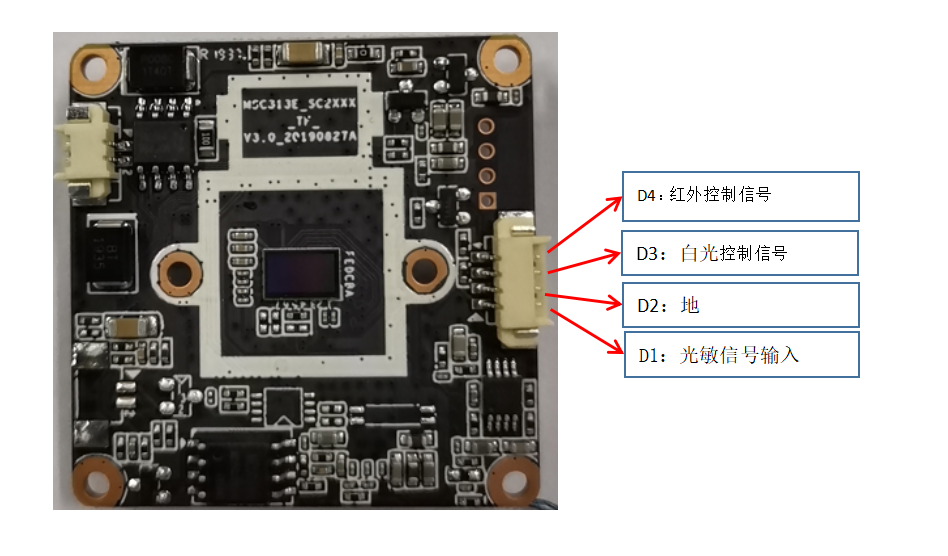

模組接口定義：

D1：光敏信號輸入（CDS_IN）

D2：地（GND）

D3：白光控制信號（PIR_DET）

D4：紅外控制信號（IR_LED）

接線時只需要將攝像機D1、D3、D4端口與燈板對應的端口相連即可，最后給攝像機和燈板供電即可正常使用。

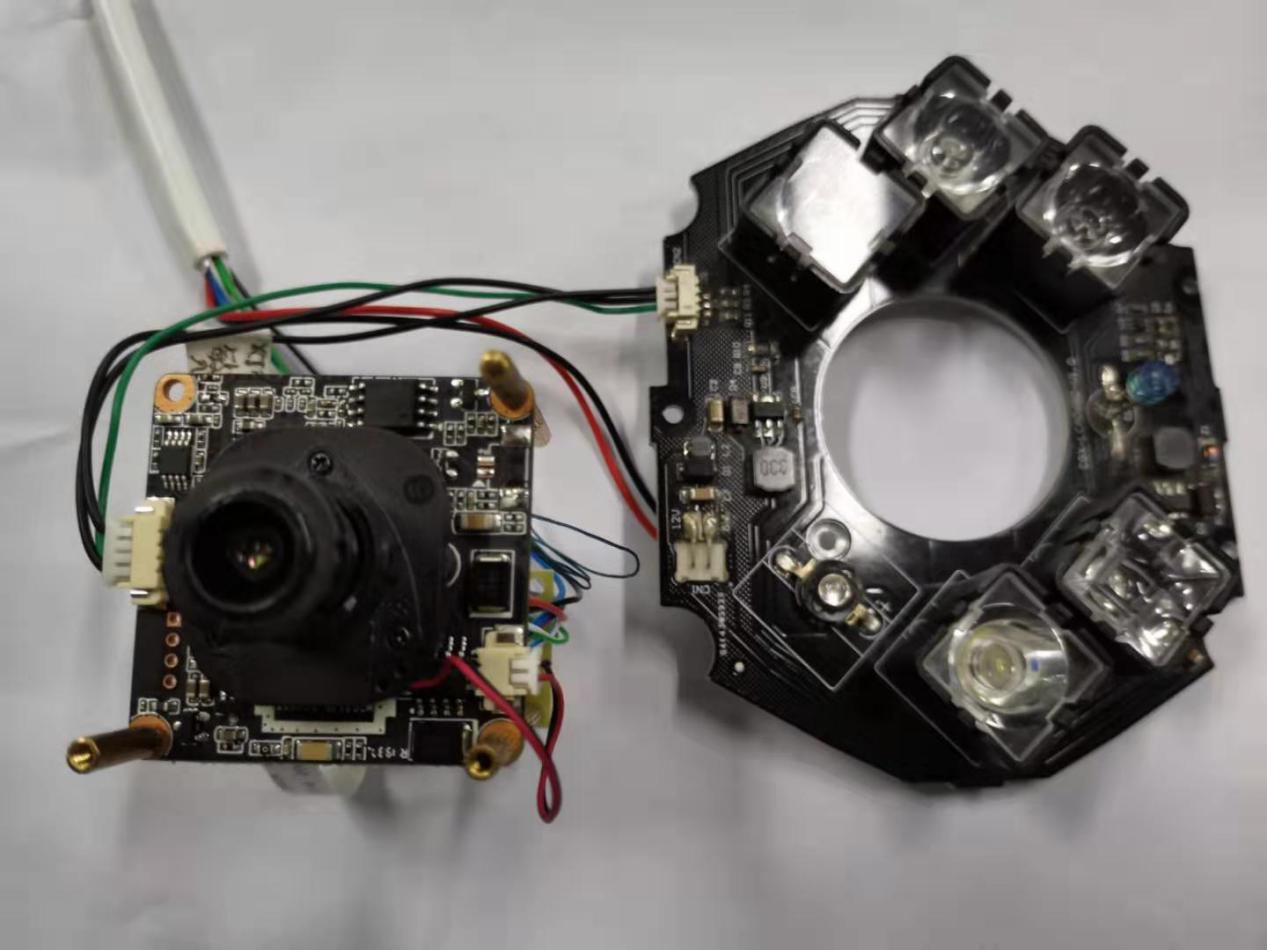

接線如下圖所示：

（注意：燈板接口定義請自行找燈板廠家提供）

二、參數設置

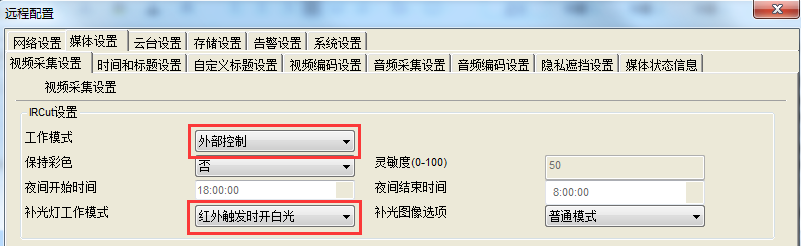

1. 配置模組IRCut參數

• 在AjDevTools工具上右鍵攝像機IP進入“遠程配置->媒體設置->視頻采集設置”界面。

• 將IRCut工作模式設置為：外部控制。

• 補光燈工作模式設置為：紅外觸發時開白光。

如下圖所示：

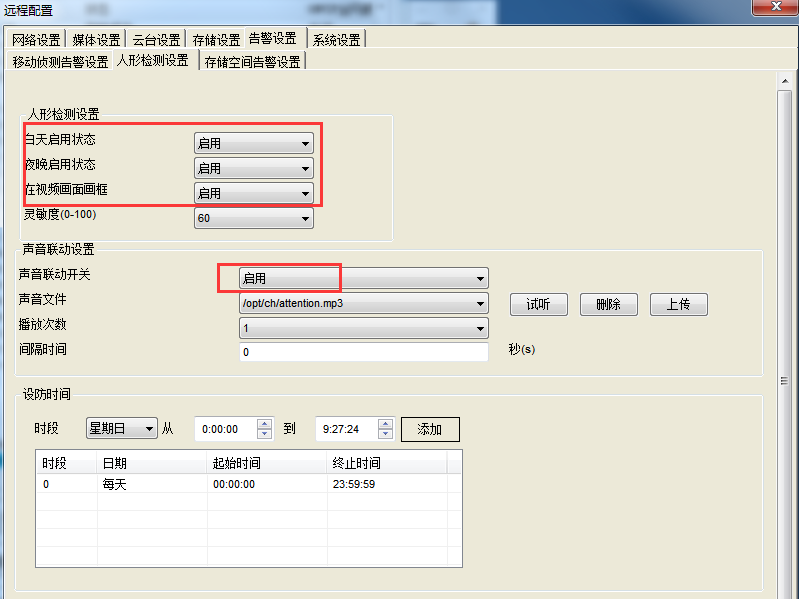

2. 任意區域人形檢測報警

• 在AjDevTools工具上進入“遠程配置->告警設置->人形檢測設置”界面。

• 將白天啟用狀態、夜晚啟用狀態和在視頻中畫框都設置為：?jiǎn)⒂谩?/p>

• 布防時間設置為：全天，用戶還可以根據自身需求啟用報警聲音聯動。

如下圖所示：

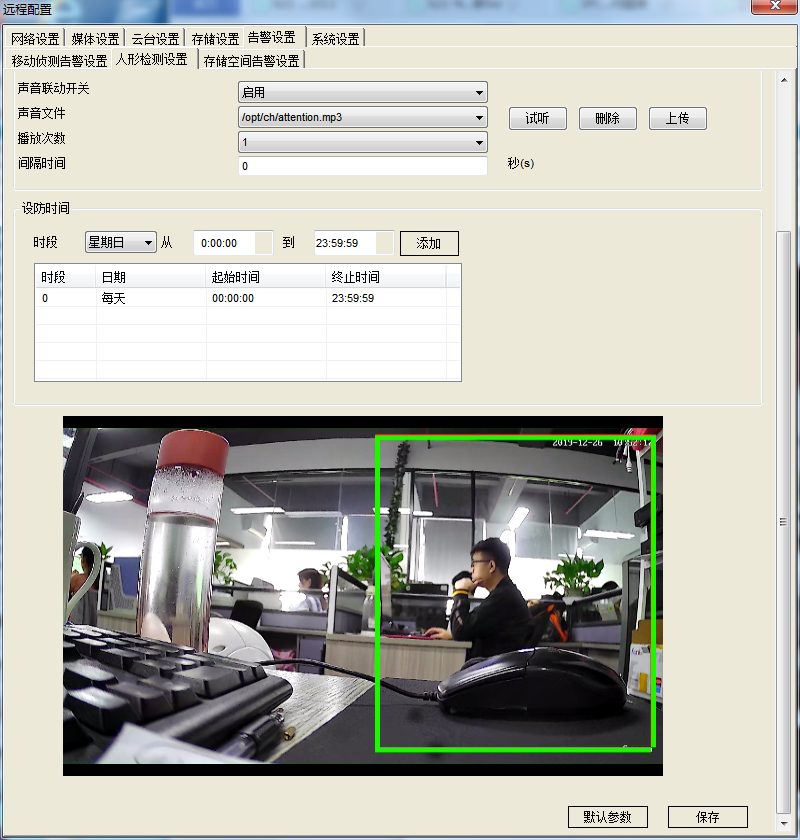

說明：模組畫人形區域框時可以根據需求對某一區域畫框，畫框后模組只對該區域進行人形檢測。

如下圖所示：

雙光源攝像機夜晚人形檢測報警效果：

注意：當模組同時啟用人形檢測和移動偵測報警時，模組會優先處理人形檢測報警，此時移動偵測報警無效，若要測試模組移動偵測報警要先把人形檢測禁用

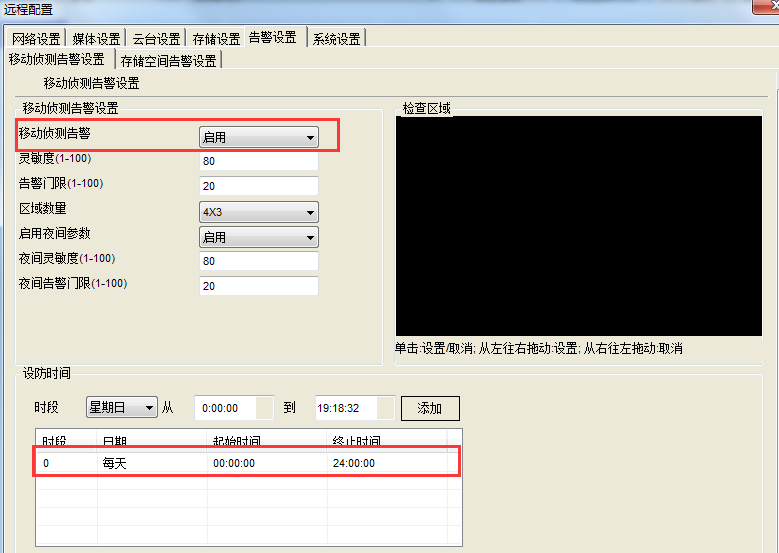

3.  移動偵測報警

• 在AjDevTools工具上進入“遠程配置->告警設置->移動偵測告警設置”界面。

• 將移動偵測告警設置為：?jiǎn)⒂谩?/p>

• 布防時間設置為：全天。

如下圖所示：

雙光源攝像機夜晚移動偵測報警效果：
