No.1

• IO輸入：通過檢測某個引腳的電平高低狀態，來判斷輸入的報警或者按鍵等事件；

• IO輸出：用于控制某個引腳的電平高低狀態，用來觸發報警器、開門等動作。


舉例來說：

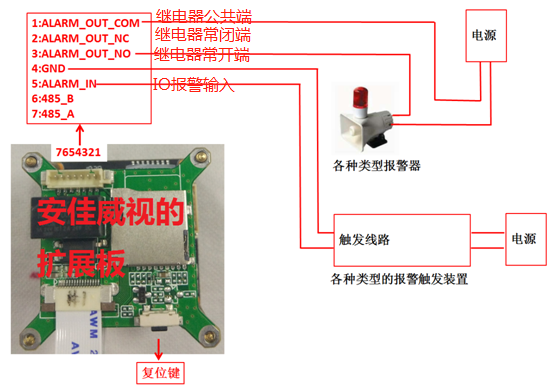

下圖中報警模塊有1路報警輸入（4、5腳），1路報警輸出（1、2、3腳）。當5腳-IO報警輸入和4腳-GND連通閉路狀態(使4、5腳短路)，即觸發報警。當觸發報警時，1腳-繼電器公共端和3腳-繼電器常開端設置成閉路狀態（短路導通狀態），這樣報警器獲得電源，便可以工作報警了。

No.2

1. IO輸入的常開狀態，也就是說平常引腳沒有電壓輸入，即常態是低電平,常閉狀態反之。

2. IO輸出的常開狀態，也就是說平常引腳沒有電壓輸出，即常態是低電平,常閉狀態反之。

No.3

It's a Title Here

IO輸入報警的原理：IO輸入配置為常開的情況下，攝像機如果檢測到該引腳電壓為高，就觸發報警，常閉狀態檢測反之。

IO輸出控制的原理：IO輸出配置為常開時，如果有報警需要觸發該IO輸出，那么就會將該引腳電壓輸出為高電平并根據配置保持該電壓一段時間。

No.4

• 1-繼電器公共端。

• 2-繼電器常閉端。

• 3-繼電器常開端。

• 4-地。

• 5-IO報警輸入。

• 用2根導線把一個LED燈的兩端接入1和3兩個腳，用于測試IO輸出功能。用1根導線短接4、5腳，用于測試IO輸入。常開配置下，1、3腳短接就報警；常閉配置下，1、3腳開路就報警，如下圖測試即可。

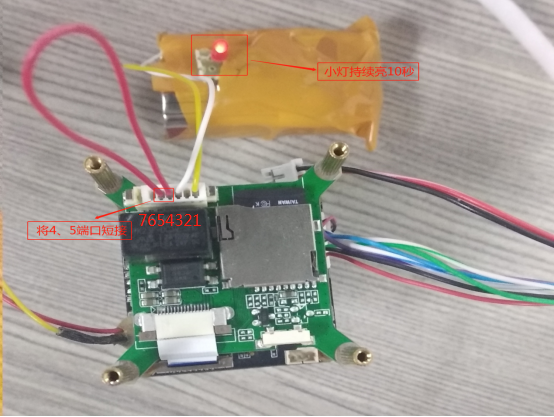

（圖一：端口4、5短接）

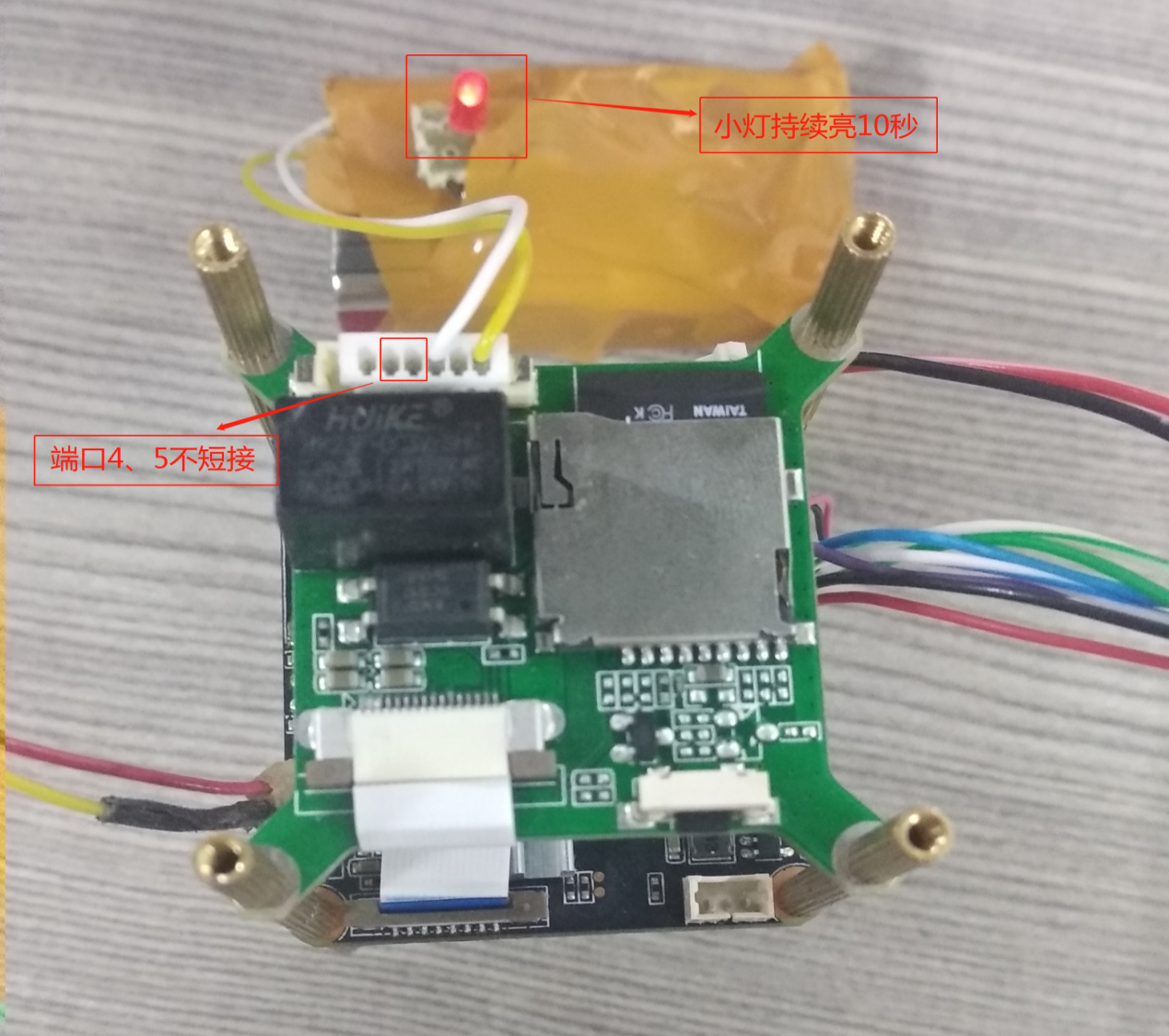

（圖二：端口4、5不短接）

No.5

軟件設置：

1.打開瀏覽器，輸入攝像頭的IP地址（默認192.168.0.123），輸入用戶名和密碼（默認admin  123456）登錄

2、點擊配置--事件--IO

1. 進入IO輸入界面

• 設置報警時間段，默認是一直開啟

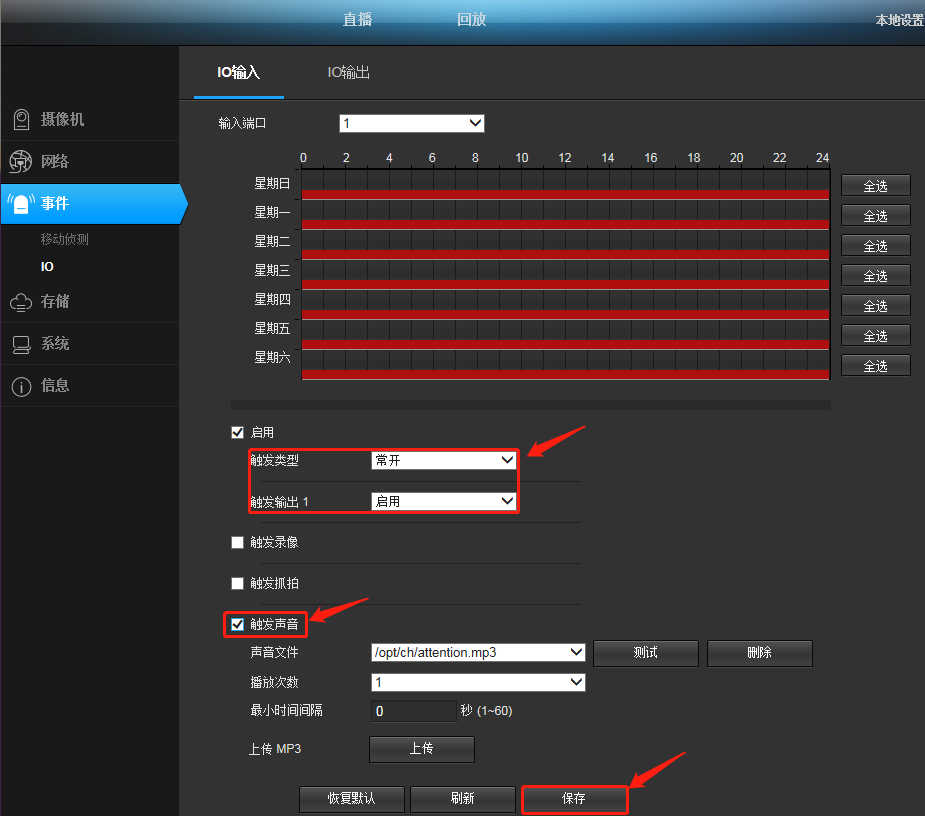

• 勾選【啟用】 觸發類型->常開  觸發輸出1->啟用

• 勾選【觸發聲音】

• 點擊【保存】

    2.進入IO輸出界面

• 參數無需修改

配置完成后，4、5端口短接。（接口詳情見本篇文章“硬件接口”圖一）

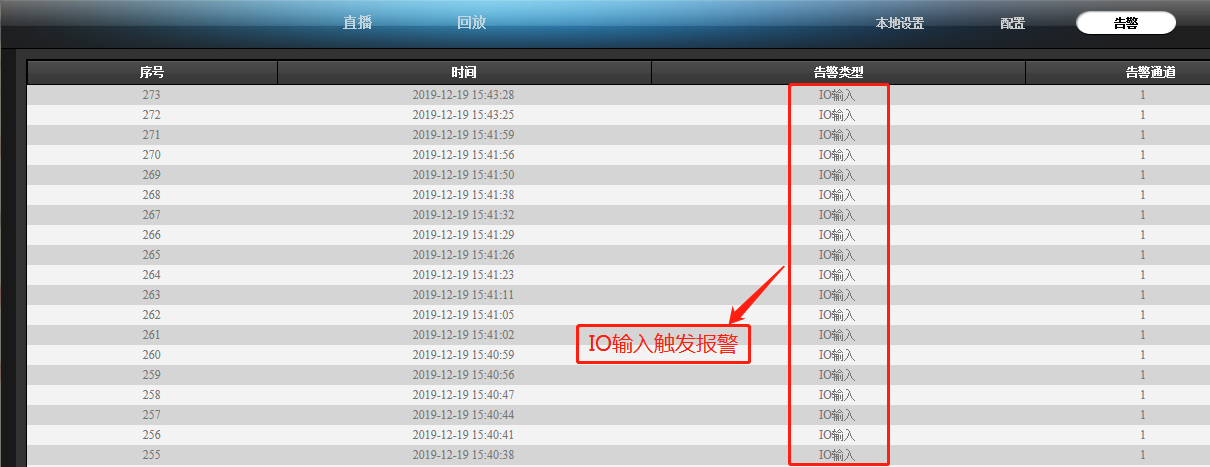

在告警界面可以看到IO輸入告警提示，音箱傳來：溫馨提示，你已進入監控區域！并觸發燈亮。

3、點擊配置--事件--IO

1. 進入IO輸入界面

• 設置報警時間段，默認是一直開啟

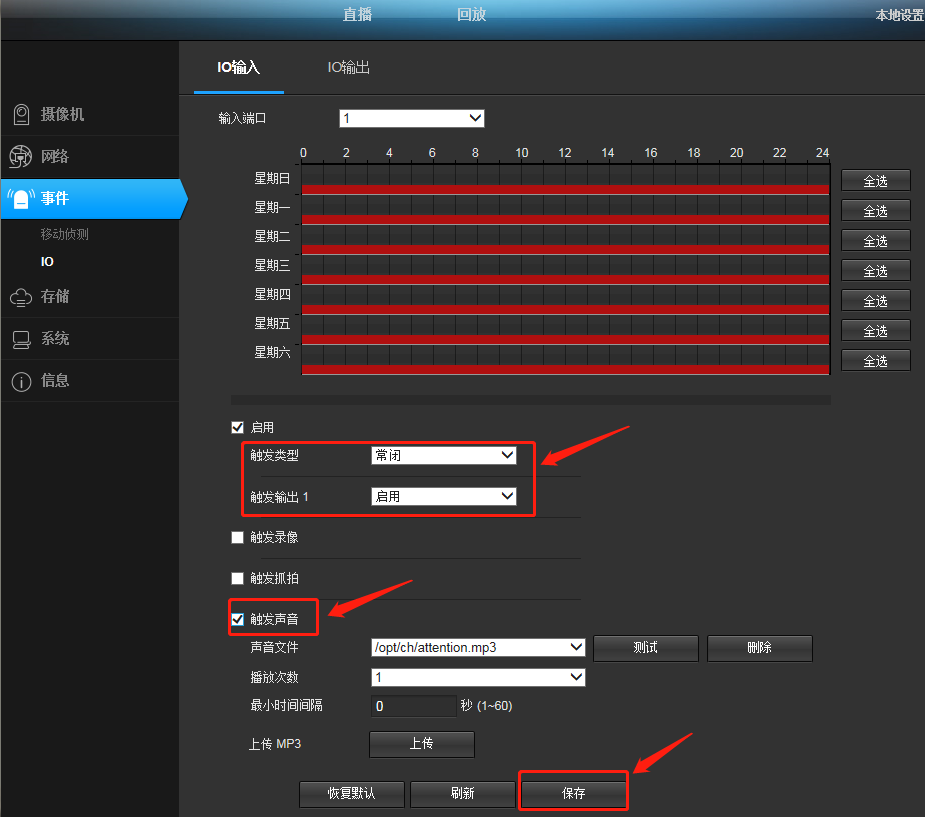

• 勾選【啟用】 觸發類型->常閉  觸發輸出1->啟用

• 勾選【觸發聲音】

• 點擊【保存】

    2.進入IO輸出界面

• 參數無需修改

配置完成后，4、5端口不短接。（接口詳情見本篇文章“硬件接口”圖二）

在告警界面可以看到IO輸入告警提示，音箱傳來：溫馨提示，你已進入監控區域！并觸發燈亮。

4、點擊配置--事件--IO

1. 進入IO輸入界面

• 設置報警時間段，默認是一直開啟

• 勾選【啟用】

• 勾選【觸發錄像】 默認即可

• 勾選【觸發抓拍】 勾選“上傳到FTP”和“發送郵件”

• 勾選【觸發聲音】

• 點擊【保存】

當觸發IO報警時，在SD卡中可以看到觸發錄像，并在FTP路徑和郵箱上看到抓拍到的照片。
